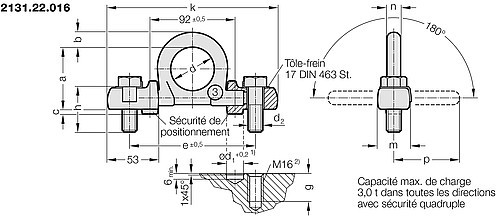

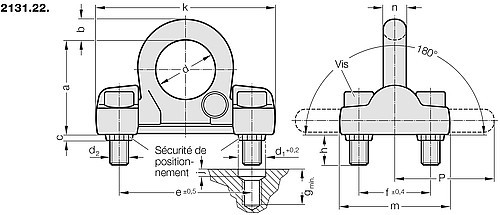

2131.22. Support annulaire avec sécurité de positionnement
Description :
Les sécurités de positionnement protègent de contraintes de flexion et de cisaillement les vis de fixation. Attache annulaire rabattable. Remarque :
1)Percer d’abord les trous de logement de la sécurité de positionnement.
2) Fixer le support annulaire dans la sécurité de positionnement et contrepercer les avant-trous de taraudage.
Veiller à la planéité des surfaces de vissage.
Voir aussi contrainte des oeillets d’élingage.
Le raccordement taraudé sur le produit à transporter doit être approprié à la charge à supporter. Fixation :
N’utiliser que des vis ayant subi un contrôle à 100% de fissuration.
Après une période prolongée d’utilisation, vérifier si l’ajustement par vis n’a pas de jeu.
Qualité minimale des vis, voir tableau: Y.
2131.22.016.: N’utiliser que des vis à tête hexagonale selon ISO 4014. Serrer les vis après avoir posé des tôles-freins et les freiner (couple 120 Nm).
2131.22.020/.030.: N’utiliser que des vis à tête hexagonale selon ISO 4762 (2131.22.020 couple 300 Nm, 2131.22.030 couple 600 Nm).
Les sécurités de positionnement protègent de contraintes de flexion et de cisaillement les vis de fixation. Attache annulaire rabattable. Remarque :
1)Percer d’abord les trous de logement de la sécurité de positionnement.
2) Fixer le support annulaire dans la sécurité de positionnement et contrepercer les avant-trous de taraudage.
Veiller à la planéité des surfaces de vissage.
Voir aussi contrainte des oeillets d’élingage.
Le raccordement taraudé sur le produit à transporter doit être approprié à la charge à supporter. Fixation :
N’utiliser que des vis ayant subi un contrôle à 100% de fissuration.
Après une période prolongée d’utilisation, vérifier si l’ajustement par vis n’a pas de jeu.
Qualité minimale des vis, voir tableau: Y.
2131.22.016.: N’utiliser que des vis à tête hexagonale selon ISO 4014. Serrer les vis après avoir posé des tôles-freins et les freiner (couple 120 Nm).
2131.22.020/.030.: N’utiliser que des vis à tête hexagonale selon ISO 4762 (2131.22.020 couple 300 Nm, 2131.22.030 couple 600 Nm).
Connectez-vous pour voir le prix, la disponibilité et commander le produit.
Produits
Affichage 1-10 de 3 articles
| UGS | Capacité nominale de charge | Diametre de la bague | |
|---|---|---|---|
| 2131.22.016 | 3 t | 67 mm | |
| 2131.22.020 | 10 t | 102 mm | |
| 2131.22.030 | 16 t | 131 mm |
